Comment fabriquer une antenne TNT ?
Votre box ADSL est en panne et vous n'avez pas d'antenne TNT pour réceptionner les chaines télé de la TNT ?
Voici un petit tutoriel pour apprendre à fabriquer une antenne TNT simple à partir d'un cintre et d'un domino et non pas avec une fourchette.
Un peu de théorie
Voici un peu de théorie avant de commencer le tutoriel.
Les fréquences de la Télévision Numérique Terrestre (TNT) en France se situent dans la bande UHF, entre 470 MHz et 694 MHz. Ces fréquences sont utilisées pour diffuser les chaînes de télévision numérique après le réaménagement de la bande des 700 MHz.
- La fréquence moyenne de la bande TNT est de 582 MHz.
- La longueur d'onde est de 0,515m.
- La longueur d'un bras d'un dipole correspond à la longueur d'onde divisée par 4, soit 12,9 cm. Nous allons arrondir le calcul à 13cm dans ce tutoriel.
Les accessoires nécessaires
Afin de construire l'antenne TNT, vous aurez besoin pour cela des accessoires suivant :
- 1 cintre en métal
- 1 domino
- 1 câble coaxial avec une prise TV
- 1 pince coupante
- 1 pince plate
- 1 règle ou un mètre
Etape 1 : Découpage d'un cintre en acier
La première étape consiste à découper une tige de 28 cm sur la partie basse du cintre, puis découpez cette tige en deux morceaux identiques de 14 cm.
Etape 2 : Pliage des tiges
Enfin, pliez le coté de chaque tige sur 1 cm pour former un angle droit parfait. Le coté le plus long de chaque tige devrait faire 13 cm.
Etape 3 : Fixation des tiges sur le domino
Fixez chacune des tiges sur le domino.
Etape 4 : Dénudage du cable coaxial
Dénudez votre câble coaxial pour séparer l'âme de la tresse.
Etape 5 : Fixation du cable sur le domino
Insérez la tresse et l'âme du câble dans chaque trou du domino. Vous pouvez utiliser la protection en plastique de l'âme pour bien faire tenir le câble au sein du domino.
En conclusion

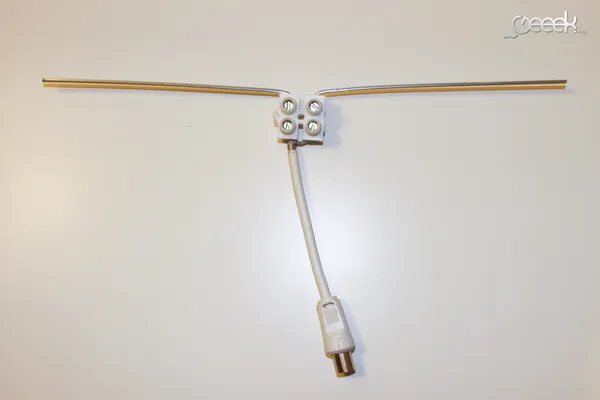

Vous voilà avec une antenne TNT faite maison qui pourra vous permettre de recevoir la TNT sur votre TV à condition que l’émetteur TNT ne soit pas trop éloignée de votre domicile.
Cette antienne fonctionne, je capte 11 chaines TNT en plaçant mon antenne à proximité de ma fenêtre.''
Enfin, si vous rencontrez des difficultés ou si vous n'êtes pas trop bricoleur, vous pouvez vous orienter vers des antennes TNT pas chères.
