Installer une baie de brassage à la maison

Vous prévoyez de déployer un réseau informatique au sein de votre maison ou de votre appartement ? Voici un tutoriel complet pour installer vous-même une baie de brassage dans votre logement. Cet article est issu de ma propre expérience lors de l'aménagement de ma maison.

Si, en lisant cet article, vous avez des questions, n’hésitez pas à utiliser le serveur de discussion Discord qui est ouvert à l’ensemble des lecteurs de ce blog.

Cet article est très régulièrement actualisé pour prendre en compte vos remarques et l’évolution des produits. N’hésitez pas à laisser un commentaire si les précieux conseils de cet article vous ont été utiles.

✔️ Pourquoi installer une baie de brassage maison ?

Nos maisons sont de plus en plus connectées : box ADSL, NAS, domotique, switch…

Vous construisez une maison ou un appartement ? Mon conseil est de prévoir un espace dédié et protégé pour votre équipement réseau : une baie de brassage, que l’on appelle aussi baie informatique dans le jargon. Mais aussi d’anticiper la localisation des prises RJ45 dans les endroits les plus stratégiques de votre maison : bureau, TV, chambres, sonnette extérieure, localisation des caméras de surveillance…

Malheureusement, lorsque vous demandez un devis de mise à disposition d’une baie de brassage à votre électricien, cela peut coûter très cher, et l’installation généralement proposée (boîtier tout-en-un) est rarement pratique et évolutive si vous êtes, comme moi, un passionné d’informatique et de réseau. Les électriciens se limitent très souvent à proposer des coffrets de communication.

Mon conseil est donc d’installer soi-même sa baie de brassage : c’est simple et cela peut s’avérer très pratique si vous avez plusieurs équipements informatiques à héberger en toute sécurité. Cette installation sera d’autant plus simple si vous avez déjà quelques notions en réseau et en informatique.

Vous trouverez dans cet article tous les équipements que j’ai mis en place au sein de ma propre baie de brassage dans ma maison, que j’ai fait construire.

✔️ Baie de brassage vs coffret de communication vs coffret réseau

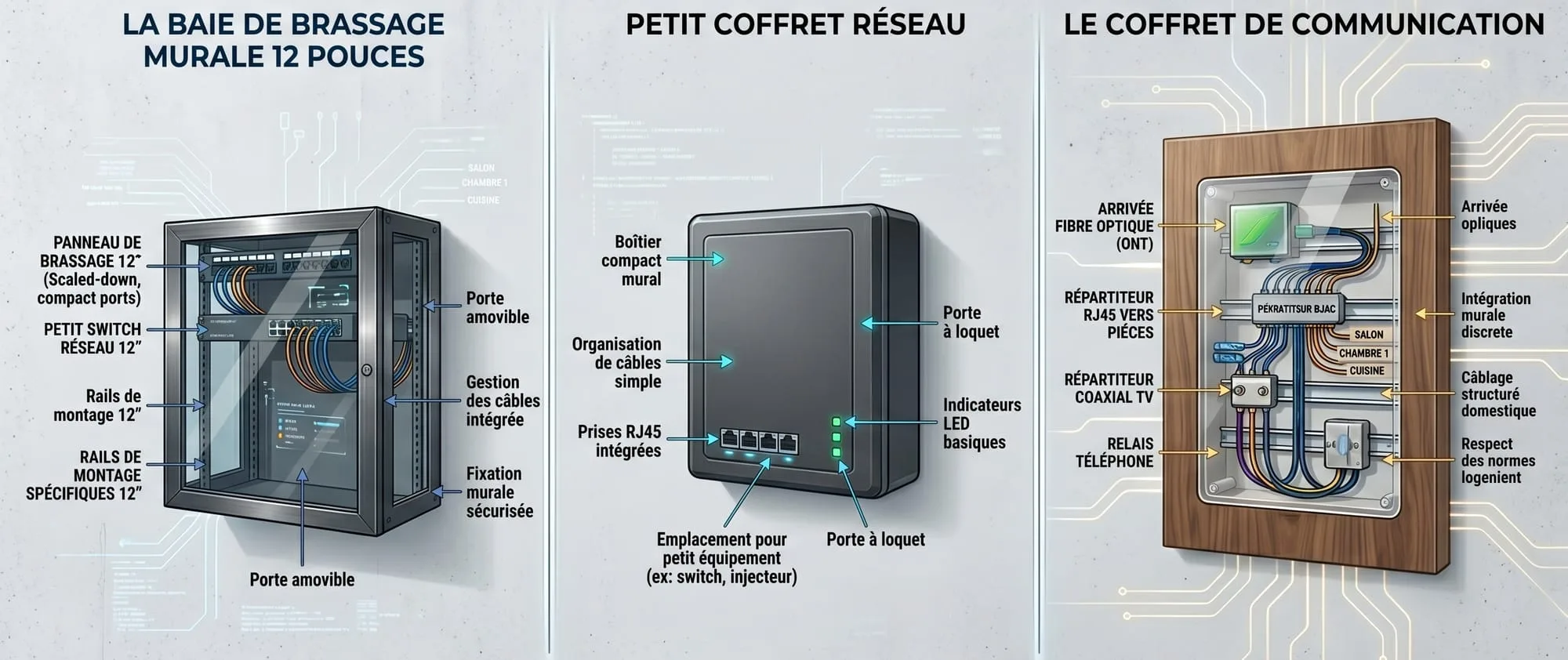

Avant de démarrer, repositionnons le rôle d’une baie de brassage vis-à-vis d’un coffret réseau et d’un coffret de communication.

Une baie de brassage est une armoire (souvent 19”) conçue pour organiser et centraliser l’infrastructure d’un réseau informatique dans une entreprise ou un local technique. Elle accueille des équipements “actifs” et “passifs” : panneaux de brassage, switchs, routeurs, NAS, onduleur, etc. Elle est pensée pour la densité, la ventilation, la sécurité (portes, verrou) et l’évolutivité.

Un coffret réseau est généralement plus compact qu’une baie. On le retrouve dans les petites installations (PME, commerce, salle dédiée) pour regrouper l’essentiel : patch panel, petit switch, box/routeur, éventuellement une étagère et un bandeau de prises. Il vise surtout une intégration propre et une maintenance simple, sans l’encombrement d’une armoire complète.

Le coffret de communication est, lui, orienté habitat. Placé dans le logement (souvent près du tableau électrique), il centralise les arrivées télécom (fibre/ONT, téléphone) et la distribution interne (RJ45 vers les pièces, parfois TV coax). Il sert de “hub” domestique, avec des contraintes de normes logement, de discrétion et de faible profondeur.

✔️ Quel câble RJ45 choisir pour une baie de brassage ?

Si vous vous demandez quel type de câble RJ45 choisir pour votre construction, je vous recommande d’aller lire mon article dédié sur le sujet.

Le sujet est assez complexe et les technologies de câbles évoluent en permanence ... Le RJ45 a encore plusieurs belles années devant lui. Mais les batiments connectés du futur utiliseront probablement de la fibre optique.

✔️ Choisir sa baie (format 19”, U, profondeur, porte, ventilation)

Avant de vous lancer dans l’achat d’une baie de brassage, vous devez préalablement vous demander quels sont les usages de cette baie de brassage au sein de votre domicile.

• Souhaitez-vous y stocker votre box ADSL ?
• Souhaitez-vous distribuer l’accès à votre antenne TNT ?
• Souhaitez-vous y installer un NAS ?
• Souhaitez-vous y intégrer votre domotique ?
• Souhaitez-vous réaliser de l’auto-hébergement de site Internet ?
• À quel endroit pouvez-vous installer la baie de brassage ?
• Combien de câbles aurez-vous à brasser dans votre baie de brassage ?
• Prévoyez-vous de déployer un système de vidéosurveillance avec du PoE ?
• Comment allez-vous protéger votre matériel des surtensions et des coupures d’électricité ?

Ces questions vous permettront de répondre à plusieurs questions cruciales :

• Quelle taille de baie de brassage acheter pour ma maison : 6U, 9U, 12U ?
• Quelle est la taille du switch et du patch panel nécessaires au brassage des câbles RJ45 ? Doit-il prendre en charge le PoE (Power over Ethernet) ?
• Quels sont les câbles à faire arriver jusqu’à votre baie pour permettre les usages imaginés ?
• Dois-je prévoir un onduleur dans ma baie informatique ? Et si oui, de quelle puissance ?

✔️ Quel est l’emplacement idéal dans la maison ?

Prévoyez de demander à votre électricien de faire arriver tous les câbles RJ45 dans une pièce de votre maison (ex. : arrière-cuisine) ou une armoire bien aérée où la température sera stable toute l’année.

Demandez-lui de faire venir une arrivée électrique reliée à la masse pour permettre d’alimenter correctement l’ensemble des équipements électroniques de votre baie de brassage.

N’oubliez pas de lui demander du câble RJ45 de type catégorie 6a pour bénéficier d’une bande passante évolutive dans le temps.

Assurez-vous que l’emplacement que vous avez retenu pour votre baie de brassage se trouve à proximité de la gaine par laquelle arrivera votre fibre Internet. Cela simplifiera l’installation de votre box ADSL au sein de la baie de brassage et évitera de repercer vos murs après que le montage de votre baie soit terminé.

⚙️ Étapes d’installation d’une baie de brassage maison (HowTo) + Checklist

✅ Étape 1 : Sélectionnez votre baie de brassage

En fonction des équipements que vous prévoyez d’installer dans votre baie, deux paramètres sont à prendre en compte : la profondeur de la baie et le nombre de U (la hauteur).

Je vous recommande la gamme de baies de brassage RackMatic SOHO qui est de très bonne qualité à un prix raisonnable. Elles sont plus accessibles en termes de prix que les baies de brassage Linkeo de Legrand. Malheureusement, depuis quelques mois, ces baies sont en rupture de stock ; je vous conseille donc de vous orienter vers les baies Digitus qui ressemblent très fortement à la gamme RackMatic.

Quelle taille de baie (U) selon votre maison ?

Pour ma propre installation, j’ai retenu une baie de brassage 12U. Vous pouvez aussi vous orienter vers une plus petite baie de brassage (modèle 9U, 6U ou bien 4U) en fonction du nombre d’équipements que vous prévoyez d’installer dans votre baie. Cela dépend de votre projet.

À quoi correspond un "U" ?

Un "U" équivaut à 1,75 pouce, soit 44,45 millimètres de hauteur.
Plus votre baie de brassage possède de "U", plus elle est haute et pourra contenir d’équipements.

Vous constaterez que les baies sont généralement disponibles avec trois profondeurs : 300 mm, 450 mm ou 600 mm. Si vous n’avez que du matériel réseau, une baie de 300 mm peut être suffisante. Cependant, si vous prévoyez d’héberger un serveur, un NAS ou des équipements plus profonds, il faudra probablement vous orienter vers une profondeur de 450 mm.

N’oubliez jamais de vérifier la profondeur du châssis avant de valider le modèle de la baie.

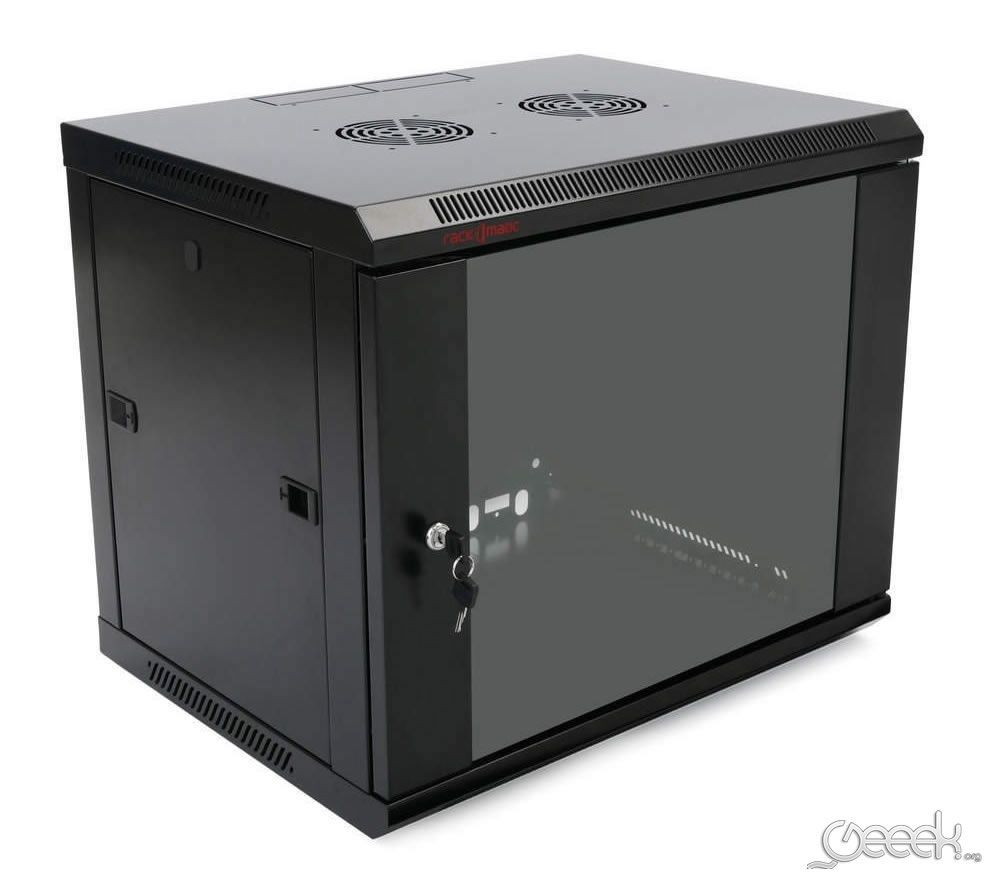

Mini baie de brassage 6U

Si vous avez très peu de matériel / de pièces à connecter, ce type de baie peut être suffisant.

Petite baie de brassage 7U

Sinon, je vous conseille des baies 19 pouces qui offrent plus d’espace et plus de capacité de rangement.

Moyenne baie de brassage 9U

Grande baie de brassage 12U

Très grande baie de brassage 16U

Les baies de brassage 16U sont très grandes. À moins que vous habitiez un château ou que vous ayez un projet d’hébergement de serveurs, ces baies ne sont pas forcément adaptées pour une habitation classique.

Baie de brassage en kit

Certaines baies sont fournies avec l'ensemble des équipements en kit si vous souhaitez vous simplifier l'esprit.

Enfin, n’oubliez pas de prévoir un pack d’écrous supplémentaires pour permettre l’installation de vos différents équipements dans votre baie.

Astuce : si votre maison est constituée de placoplâtre, n’hésitez pas à demander à votre plaquiste un renfort en bois préalable au niveau du mur pour renforcer la fixation de la baie et éviter que celle-ci ne tombe si son poids est trop important. C’est ce que j’ai fait en anticipation des nombreux matériels installés au sein de ma baie de brassage. Mon plaquiste a positionné deux planches en bois à l’endroit où j’allais fixer ma baie.

✅ Étape 2 : Choisissez l’alimentation électrique de la baie informatique

L’alimentation des équipements de votre baie informatique peut se faire via une barre multiprise qui occupera 1U de votre baie.

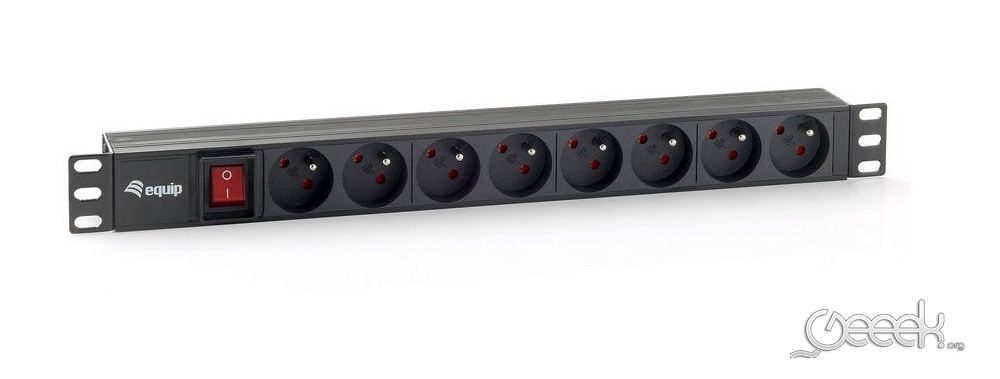

J’ai personnellement retenu un modèle Equip 8 prises qui est vendu à un prix correct et qui est de bonne qualité.

L’alimentation électrique est généralement installée tout en bas de la baie pour permettre aux fils électriques d’être allongés facilement au fond de la baie de brassage.

Le bouton "on/off" sur la multiprise peut être pratique si vous souhaitez éteindre tout votre matériel très rapidement et tester si votre onduleur protège correctement tout votre matériel informatique.

✅ Étape 3 : Choisir un patch panel pour la baie de brassage

Le "patch panel" est généralement l’élément que l’on retrouve tout en haut des baies de brassage. Il a pour rôle d’exposer tous les câbles réseau de votre maison sous forme de prises RJ45 femelles.

Celui-ci vous permettra d’attribuer des rôles à chacune de vos prises : antenne TNT, Internet, vidéo, téléphonie…

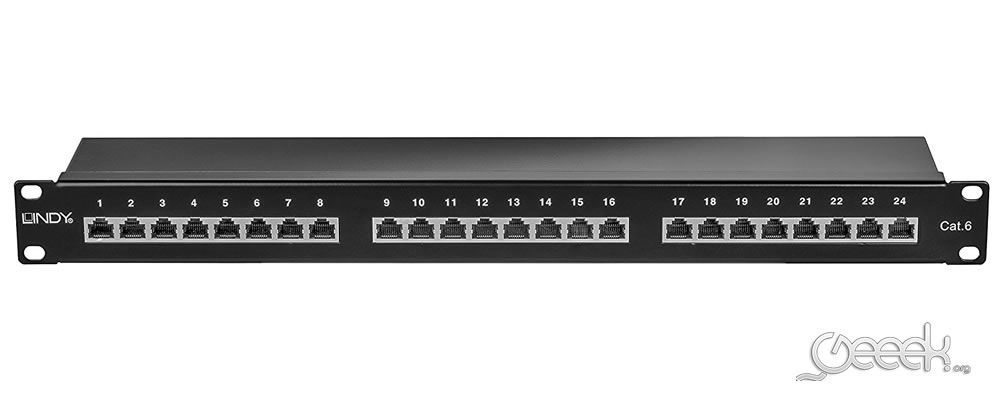

J’ai retenu pour mon installation un patch panel Lindy. Pour permettre de fixer chacun des câbles dans le patch panel, vous aurez besoin d’une petite pince "punch down" à 5 €.

✅ Étape 4 : Le rangement des câbles indispensable pour avoir une baie de brassage bien rangée

Si vous êtes perfectionniste et que vous souhaitez avoir une baie de brassage bien rangée, vous pouvez investir dans un passe-câble avec brosse 1U, un panneau de rangement de câbles ou même un ou plusieurs obturateurs 1U.

✅ Étape 5 : Le switch réseau pour connecter l’ensemble des périphériques de votre maison

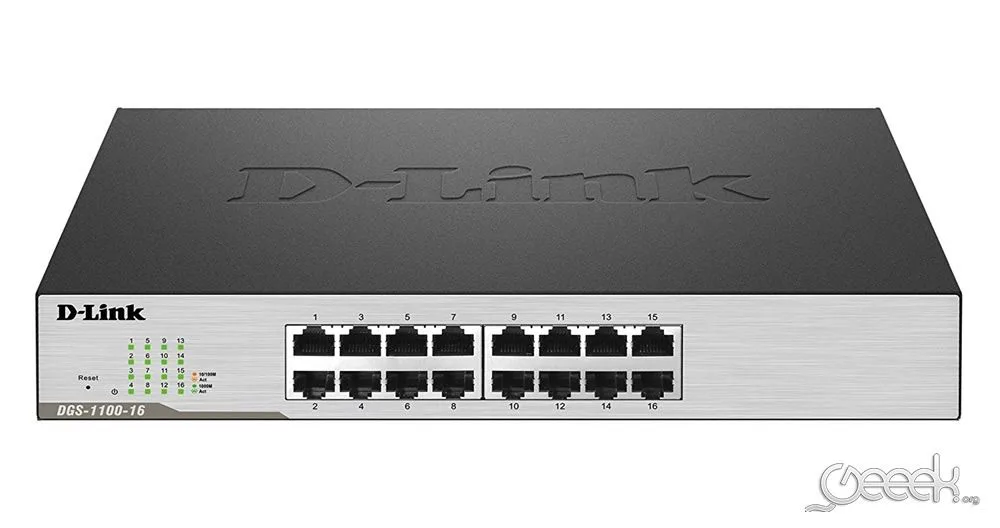

Le switch n’est pas un élément obligatoire dans la mesure où votre box Internet possède probablement déjà un switch réseau. C’est le cas, par exemple, des Freebox.

Cependant, il peut être indispensable si vous avez plus de 4 câbles réseau à connecter à Internet. J’ai, pour cela, retenu un switch D-Link 16 ports avec une alimentation électrique intelligente des ports pour faire des économies d’énergie.

Ne sous-estimez jamais le nombre de prises dont vous allez avoir besoin sur votre switch. Le nombre d’objets connectés que j’ai à mon domicile s’agrandit d’année en année…

Prévoyez un kit de câbles RJ45 assez courts (0,25 m ou 0,5 m) pour permettre de réaliser les différentes connexions. Sur la photo dans l’en-tête de cet article, j’ai utilisé des câbles de 0,5 m qui sont un peu trop longs, comme vous pouvez le constater sur la photo de l’article.

Si jamais vous prévoyez d’avoir une fibre 10G EPON chez Free ou chez un autre opérateur avec des débits allant jusqu’à 8 Gbit/s. Vous devrez probablement retenir un switch avec un port SFP+ de 10 Gb/s pour distribuer votre débit Internet sur l’ensemble des équipements de votre maison et ne pas être bridé à un débit global de 1 Gb/s à la sortie du switch.

La connectivité SFP+ entre votre box et un switch 10G se fait généralement au travers d’un câble DAC que vous trouverez dans tous les magasins de matériel informatique. Je présente tout cela dans mon article sur le choix des switchs réseau.

✅ Étape 6 : Les relais Wi-Fi pour connecter toute votre maison

Si vous souhaitez avoir une bonne réception du Wi-Fi dans votre maison, je vous recommande l’utilisation de relais Wi-Fi 6 ou 7.

Il est généralement conseillé 1 relais Wi-Fi pour 80 m² d’habitation. Mais attention : si vous avez trop de relais Wi-Fi, vous risquez de dégrader la qualité de votre réseau.

Configurez-les en mode "hotspot" pour profiter d’une bande passante plus importante, prenez soin de les configurer sur des canaux différents des réseaux de vos voisins. Évitez absolument les relais Wi-Fi "extender" qui ne font que réamplifier le signal et donc diviser la bande passante du relais principal.

Utilisez un même SSID et mot de passe pour permettre un roaming Wi-Fi dans tout votre logement et permettre de changer de pièce sans coupures réseau.

Petite astuce : si vous êtes client Free, renseignez-vous. Free propose des relais Wi-Fi 7 gratuitement sur certains de ses abonnements Internet.

✅ Étape 7 : Le plateau pour la box Internet ou le NAS

Une fois l’équipement minimal mis en place, il vous restera entre 3 et 6U pour installer votre box ADSL, votre boîtier domotique, votre NAS et tous vos autres gadgets dans la baie de brassage.

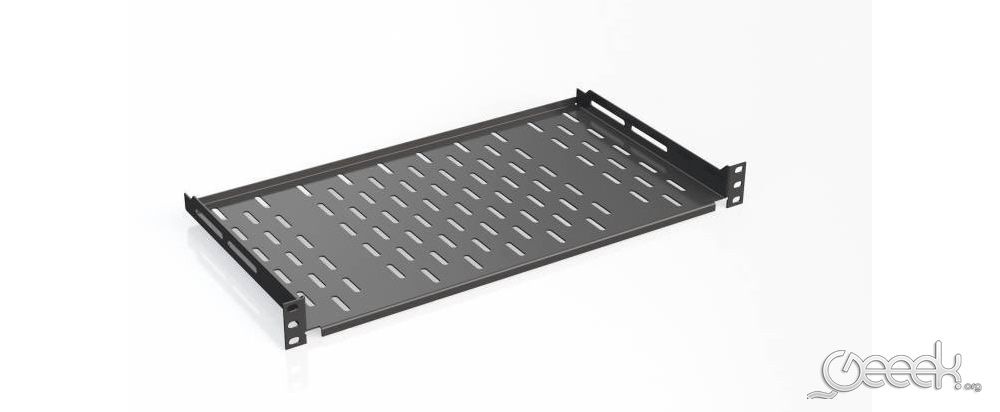

Pour cela, équipez-vous de plateaux qui vous permettront d’accueillir votre matériel qui ne peut pas être positionné dans un rack.

Vous pouvez utiliser des plateaux Digitus pour pouvoir positionner le matériel non rackable. Faites juste attention à ce que la profondeur du plateau soit compatible avec la profondeur de votre baie. Il est préférable d’utiliser des plateaux moins profonds que votre baie…

✅ Étape 8 : L’onduleur pour se protéger des coupures de courant

L’onduleur n’est pas un équipement obligatoire dans votre installation, mais il pourra vous permettre de protéger vos équipements sensibles des surtensions et des coupures électriques, comme votre NAS, par exemple.

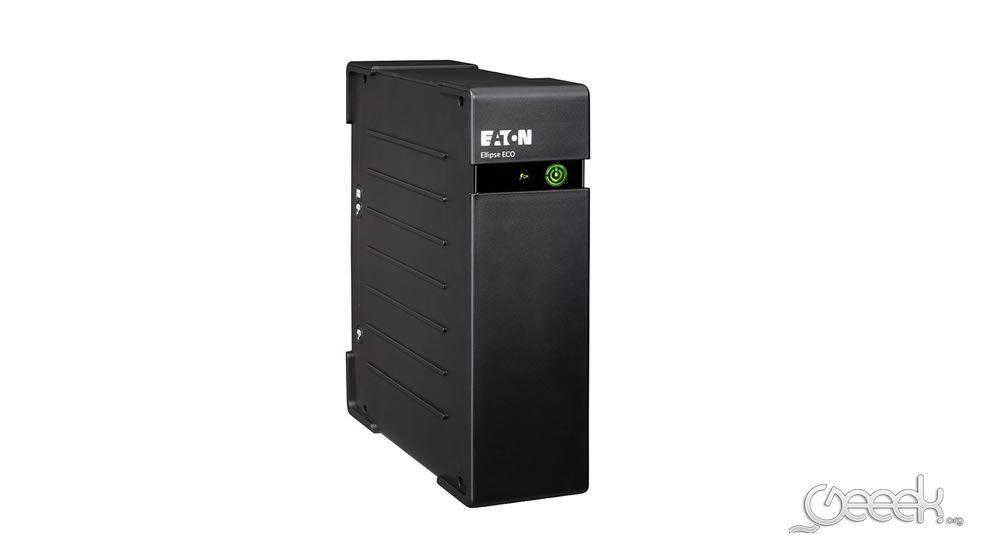

Dans mon cas, j’ai retenu un petit onduleur Aeton capable de protéger mon switch, NAS, box domotique et box ADSL en cas de coupure électrique.
J’utilise ma box domotique pour m’envoyer un SMS en cas de coupure électrique.

✅ Étape 9 : Le NAS ou baie de stockage de fichiers

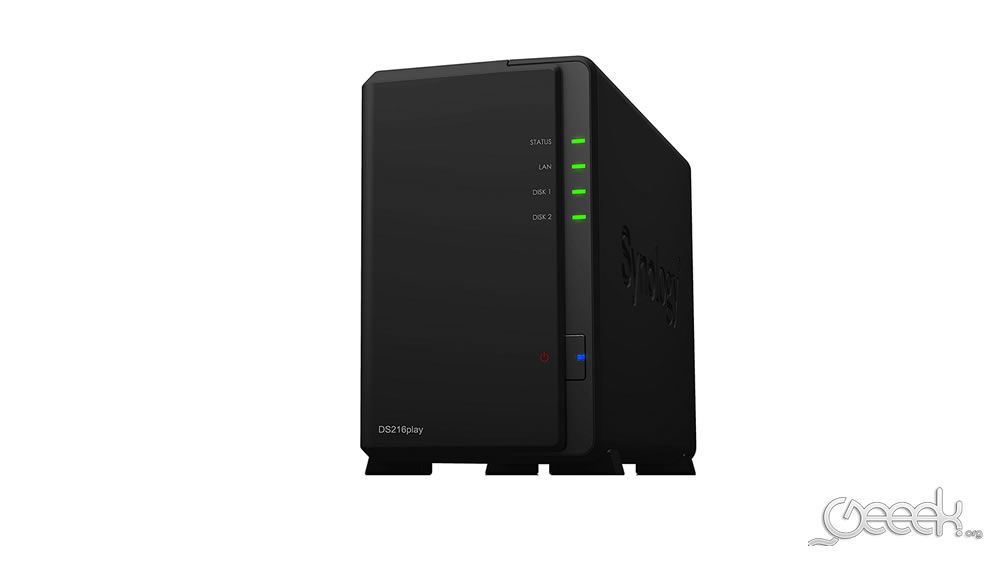

Le NAS est aujourd’hui devenu un équipement indispensable dans votre maison : il protégera vos données sensibles et en assurera leur sauvegarde localement sur deux disques durs et sur le cloud si vous le souhaitez.

J’ai présenté dans cet article les différentes solutions de sauvegarde sur le cloud du marché, disponibles à différents prix avec des volumes de stockage plus ou moins importants. N’hésitez surtout pas à investir dans ce type de service pour éviter de perdre une partie de votre vie numérique en cas de vol ou d’incendie dans votre habitation.

Privilégiez les modèles DS Plus si vous souhaitez héberger des services sur votre NAS.

En fonction du volume de données que vous souhaitez sauvegarder, prévoyez deux disques de même capacité pour permettre une réplication des données sur les deux disques et éviter tout risque de perte de données en cas de crash d’un disque dur.

Enfin, si votre budget vous le permet, vous pouvez opter pour un NAS Synology en mode rack pour économiser de l’espace dans votre baie de brassage, mais attention : le budget du NAS n’est plus le même, vous entrez dans une autre catégorie de tarifs. Si vous souhaitez mettre en place de la vidéo-surveillance de manière avancée, certains NAS Synology sont équipés d'algorithmes intelligents pour détecter des formes sur les flux vidéos capturés.

✅ Étape 10 : La box domotique

Vous souhaitez mettre en place de la domotique dans votre maison ? Vous êtes bricoleur ? Vous pouvez lire cet article qui détaille la box domotique que j’ai mise en œuvre à base de composants open source. Vous pourriez aussi partir sur un Raspberry Pi équipé du logiciel "Home Assistant" si vous avez des compétences en Linux.

Si vous avez des volets roulants électriques, vous pouvez aussi suivre mon article pour apprendre à domotiser vos volets avec un simple Arduino.

Si vous recherchez, au contraire, un boîtier domotique clés en main, je vous conseille la marque Fibaro qui commercialise deux boîtiers domotiques utilisant le protocole Z-Wave et compatibles avec de nombreux objets connectés du marché : détecteur d’ouverture de porte, détecteur de fumée, sonde de température, etc.

---

✔️ 10 astuces et Bonnes pratiques : PoE, VLAN, 10GbE, sécurité DNS, sauvegarde…

1. Prévoir du câblage RJ45 extérieur (PoE-ready)

Pensez à tirer des câbles Ethernet RJ45 vers l’extérieur (façade, portail, garage, terrasse) pour une sonnette connectée, des caméras IP ou un point d’accès Wi-Fi extérieur.

2. Étiqueter tous les câbles et ports de la baie

Pensez à utiliser des étiquettes sur les câbles RJ45, sur le panneau de brassage (patch panel) et idéalement sur les prises murales. En cas de panne, le dépannage de ta baie de brassage sera beaucoup plus rapide.

3. Relier la box Internet et le switch en 10 Gb/s si possible

Si votre box le supporte, connectez le switch à la box Internet en SFP+ (10GbE) pour une connexion 10 Gb/s entre le cœur du réseau et ta baie informatique maison (utile pour le NAS).

4. Segmenter le réseau avec des VLAN (bureautique, IoT, invités)

Mettez en place des VLAN pour les équipements bureautique (PC, NAS) et la domotique / IoT (caméras, ampoules, assistants) pour les isoler.

Fais la même logique avec le réseau Wi-Fi : un Wi-Fi invité / IoT séparé, et un Wi-Fi principal (standards récents) pour PC et smartphones. C’est une base solide de sécurité réseau domestique.

5. Sécuriser le DNS local (filtrage pub, tracking, parental)

Renforcez la sécurité DNS de votre réseau avec un DNS local type AdGuard Home (filtrage publicités, trackers, contrôle parental).

6. Activer un firewall complet, y compris en IPv6

N’oubliez pas un pare-feu (firewall) IPv6 : beaucoup sécurisent IPv4 et oublient l’IPv6, alors qu’il est souvent inactif par défaut. Le firewall IPv6 est désactivé par défaut sur les Freebox.

7. Mettre en place une stratégie de sauvegarde NAS + cloud chiffré

Sauvegardez vos données sur un NAS (local), et ajoutez une copie hors site dans un cloud chiffré (règle 3-2-1).

8. Anticiper l’emplacement des points d’accès Wi-Fi (câbles et prises)

Prévoyez des câbles RJ45 vers des emplacements adaptés pour tes points d’accès Wi-Fi (AP) : plafond, placard technique, zones centrales.

Evitez les zones de passage, les relais Wifi ne sont pas très esthétiques.

9. Choisir un switch PoE pour caméras, AP et domotique

Si vous prévoyez des caméras IP, une sonnette PoE ou des bornes Wi-Fi, prennez directement un switch PoE / PoE+ (et vérifiez le budget PoE en watts). Ça simplifie le câblage et l’alimentation dans la baie de brassage.

10. Garder de la marge dans la baie (U, profondeur, ventilation)

Prévoyez de l’espace libre dans ta baie informatique maison : quelques U disponibles, une profondeur suffisante, de la place pour une PDU, un onduleur (UPS), une étagère ...

---

✔️ En synthèse

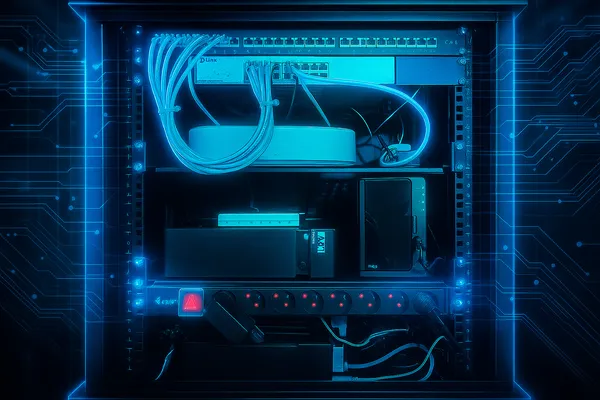

Voici l’ensemble du matériel que j’ai utilisé pour mettre en place la baie de brassage dans ma maison.

Produit	Prix unitaire (TTC)
Baie informatique (taille au choix)	À partir de ~ 69 €
Multiprise Equip 8 prises	~ 19 €
Patch panel Lindy	~ 55 €
Plateau Digitus	~ 59 €
Pince “punch down” (outil LSA)	~ 12 €
Kit de câbles RJ45 courts (0,25 m)	~ 18 €
TOTAL	~ 240 €

Des kits Digitus existent si vous ne souhaitez pas vous embêter.

Le NAS, le switch et l’onduleur sont optionnels en fonction de votre budget et de vos besoins.

J’espère que cet article vous aura donné quelques bons conseils pour choisir vos équipements pour votre baie de brassage. Si vous avez encore des questions après avoir lu cet article, n’hésitez pas à venir discuter de baie de brassage sur le serveur Discord Geeek. C’est ouvert à tous, et un canal de discussion #Domotique centralise tous les échanges sur le sujet.

Bonne installation et bon câblage !

---
